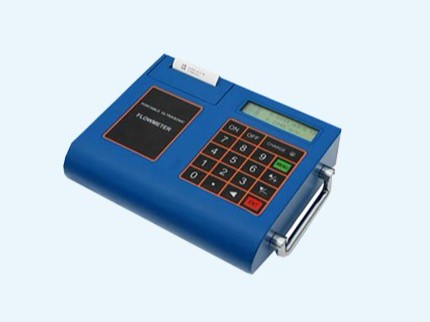

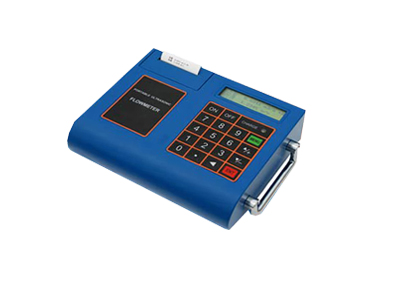

超聲波在流動的流體中傳播時就載上流體流速的信息。因此通過接收到的超聲波就可以檢測出流體的流速，從而換算成流量。根據檢測的方式，可分為傳播速度差法、多普勒法、波束偏移法、噪聲法及相關法等不同類型的超聲波流量計。超聲波流量計是近十幾年來隨著集成電路技術迅速發展才開始應用的一種非接觸式儀表，適于測量不易接觸和觀察的流體以及大管徑流量。它與水位計聯動可進行敞開水流的流量測量。使用超聲波流量比不用在流體中安裝測量元件故不會改變流體的流動狀態，不產生附加阻力，儀表的安裝及檢修均可不影響生產管線運行因而是一種理想的節能型流量計。
1、測量精度：優于1%
2、重復性：優于0.2%
3、工作電源：220VAC（標配），110VAC（可選）
4、測量周期：500ms(每秒2次，每個周期采集128組數據）
5、電池：內置鎳氫充電電池可連續工作24小時
6、安裝方式：外縛式安裝
7、顯示：2*10漢字背光顯示器（瞬時流量、累積流量、信號狀態等）
8、信號輸出：隔離RS485
9、通訊協議：MODBUS協議，M-BUS協議，F(xiàn)UJI擴展協議，并兼容國內其它廠家同類產品的通訊協議
10、打印輸出：內置熱敏一體式打印機，實現實時或定時打印
11、數據存儲：選配內置存儲器（SD卡）可存儲時間、瞬時流量、累積流量、信號狀態等，并可將數據導入計算機（數據存儲與打印功能只能選其一）
12、熱量功能：選配PT100外夾式鉑電阻可實現熱量計量
13、其它功能：自診斷，提示當前工作狀態是否正常
14、可選配的傳感器：外夾式，可即插即拔式接口。
技術參數 / Technical parameters
|
測量精度 |
優于1% |
|
重復性 |
優于0.2% |
|
工作電源 |
220VAC（標配），110VAC（可選） |
|
測量周期 |
500ms(每秒2次，每個周期采集128組數據） |
|
電池 |
內置鎳氫充電電池可連續工作24小時 |
|
安裝方式 |
外縛式安裝 |
|
顯示 |
2*10漢字背光顯示器（瞬時流量、累積流量、信號狀態等） |
|
信號輸出 |
隔離RS485 |
|
通訊協議 |
MODBUS協議，M-BUS協議，F(xiàn)UJI擴展協議，并兼容國內其它廠家同類產品的通訊協議 |
|
打印輸出 |
內置熱敏一體式打印機，實現實時或定時打印 |
|
數據存儲 |
選配內置存儲器（SD卡）可存儲時間、瞬時流量、累積流量、信號狀態等，并可將數據導入計算機（數據存儲與打印功能只能選其一） |
|
熱量功能 |
選配PT100外夾式鉑電阻可實現熱量計量 |
|
其它功能 |
自診斷，提示當前工作狀態是否正常 |
|
可選配的傳感器 |
外夾式，可即插即拔式接口 |
產品如何選型 / How to select productss
管道壁厚、外徑，介質
管內流量是否含有雜質
測量介質的溫度
測量介質為氣體時
氣體壓力
合理配置選型
應用于：醫療/衛生，環保/水工業，食品/飲料，化學品檢測，石油/化工。
一臺滿足各類行業流量測量
1、觀察安裝現場管道是否滿足直管段前10D后5D以及離泵30D的距離。(D為管道內直徑)
2、確認管道內流體介質以及是否滿管。
3、確認管道材質以及壁厚(充分考慮到管道內壁結垢厚度)
4、確認管道使用年限，在使用10左右的管道，即使是碳鋼材質，建議也采用插入式安裝。
5、前四步驟完成后可確認使用何種傳感器安裝
6、開始向表體輸入?yún)?shù)以確定安裝距離。
7、非常重要：精確測量出安裝距離。
出廠前一對一標定
3毫米-3米 MT質量法水流量標定裝置
DN800mm-DN2200mm容積法實流檢定裝置
DN3-DN15mm質量法標定裝置
DN65mm-DN300mm 多臺串聯質量法實流標定裝置
